Прерыватель стеклоочистителей S4151.3747

Стоимость товара
зависит от количества




Оформить заказ

Комплект поставки

Прерыватель S4151.3747 1шт.
Упаковка 1шт.
Паспорт 1шт.

ОБЩИЕ СВЕДЕНИЯ

Прерыватель стеклоочистителей (далее по тексту - прерыватель) служит для управления моторедуктором стеклоочистителя автомобиля или автобуса с бортовой сетью 24В. Является функциональным аналогом прерывателя  538.11 фирмы “IVECO” с дополнительными функциями автоматической промывки, убирания капель, задержки «сухого» хода щеток стеклоочистителей при подаче омывающей жидкости, регулировки паузы в прерывистом режиме работы и автоматического отключения при примерзании щеток.

Режим автоматической промывки включается при кратковременном нажатии клавиши «Омыватель». После отпускания клавиши, насос омывателя остается включенным на 1 полный цикл хода щеток. После 3-го цикла хода щеток  следует пауза, затем дополнительный цикл хода щеток для убирания капель. При большой подаче омывающей жидкости, прерыватель так же делает один дополнительный цикл хода щеток. При малой подаче омывающей жидкости, количество циклов хода щеток сокращено до 2.

Регулировка времени паузы осуществляется выключением и включением прерывистого режима работы. Отсчет времени паузы начинается с момента прихода щеток стеклоочистителя в парковочное положение. Фиксация времени паузы происходит в момент включения прерывистого режима работы в парковочном положении щеток стеклоочистителя. По умолчанию время паузы равно 3±0,5сек. Переход на время паузы по умолчанию происходит через 45сек после выключения прерывистого режима.

Прерыватель соответствует требованиям электромагнитной совместимости по ГОСТ 2875. Прерыватель по условиям эксплуатации относится к изделиям категории 2 и выпускается в климатическом исполнении "О" по ГОСТ 15150.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Напряжение питания постоянного тока18 ... 30В
  • Допустимая нагрузка выходов, не более20А
  • Количество циклов хода щеток в режиме стеклоомывателя при малой подаче омывающей жидкости2
  • Количество циклов хода щеток в режиме стеклоомывателя при большой подаче омывающей жидкости3+1
  • Количество циклов хода щеток в режиме автоматической промывки3+1
  • Время удержания клавиши ОМЫВАТЕЛЬ для перехода в режим автоматической промывки< 0,3Сек.
  • Время удержания клавиши ОМЫВАТЕЛЬ для перехода в режим малой подачи омывающей жидкости0,3…0,7Сек.
  • Время удержания клавиши ОМЫВАТЕЛЬ для перехода в режим большой подачи омывающей жидкости> 0,7Сек.
  • Время задержки “сухого” хода щеток0,5Сек.
  • Время паузы в прерывистом режиме0,5…45Сек.
  • Время автоматического отключения при примерзании щеток4Сек.
  • Защита от подключения обратной полярности 24ВЕсть
  • Рабочий диапазон температур-50…+65 град.С
  • Степень защитыIP 4X

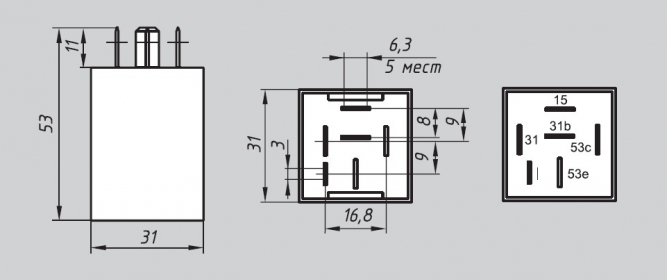

  • Габариты53 х 31 х 31 мм
  • Вес0,05кг
  • Материал корпусаАБС

ПОДКЛЮЧЕНИЕ прерывателя

Контакт

Цепь

31

Масса

I

Вход включения прерывистого режима

53c

Вход включения стеклоомывателя

53e

Выход

15

Питание +24В

31b

Вход от концевого выключателя моторедуктора

ГАРАНТИИ ПОСТАВЩИКА

Предприятие-изготовитель гарантирует соответствие прерывателя требованиям технических условий ТУ 4573-026-33506192-2014  при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации - 2 года или 100 тыс.км пробега автомобиля.
